1、概述
內錐流量流量計是我公司采用國外先進計術設計生產的一種新穎的流量測量裝置，其基本原理也是基于安裝于管道中的節流件產生差壓，已知流體條件和節流件與管道的幾何尺寸，根據伯努利方程和連續性方程來測量流量的。所不同的是常規節流裝置是中心節流，流通面積是中心圓的面積，而內錐是流量計的流通面積是園環的面積。當流體流經設置在管道中的錐體與管道形成的流通園環時，流體流速加快、高速流體直接對節流件和管道內壁產生沖刷，實現自動清掃，可避免臟污介質的粘附和堆積，可保證流通面積的暢通。內錐流量流量計在測量高爐煤氣、焦爐煤氣、天燃氣、煙道氣、液化氣等有機氣體及漿液、原料油等高粘度、臟污介質具有獨特的優勢?？蓮V泛用于石油、化工、天然氣、冶金、鋼鐵、電力、水利、制藥、紡織、飲料、能源、環保及城市公用事業等行業的流量測量及過程檢測與控制。
2、特點
● 獨特的節流形式：節流件是V形錐體，它將傳統孔板的中心節流改為環狀節流。它具有環形孔板的特點，含有固體微粒的液體或含有液滴的氣體易于從節流件的間隙通過，不會發生積堆。而在嚴重的旋轉流作用下流出系數變化小于1%。這說明內錐式流量計無需長的直管段，可以在惡劣的管道條件下工作。
● 通過懸掛在軸心的錐形體，讓流體逐漸收縮，流動平緩地發生改變，這樣減弱了流場中壓力波動的幅值，產生的差壓信號更加穩定，即使在低流速時也能分辯出小的差壓信號，有利于小流量的測量及量程比的拓寬。
● 沒有銳利的邊緣，死角、所以壓損更小，由于沒有銳利的邊緣，使得它耐磨性好、流出系數長期穩定性、重復性更好，精度、可靠性更高。
● 獨特的結構形式使它具有自整流、自清掃的功能。減少了維護量。
● 一體式結構設計、結構緊奏，將溫度、壓力、差壓制作為一體、縮短了引壓管路、消除了因引壓管路泄漏及堵塞引起的故障。簡化了安裝、節約了安裝時間和費用。
● 可與用戶任意指定的變送器進行組態，輸出4-20mA、差壓或流量信號。
3、主要技術參數
● 公稱通徑：DN15～DN3000，mm；
● 工作壓力：≤25MPa；
● 工作溫度：0～600℃；
● 準 確 度：±0.5%, ±1.5%,±2.5%；
● 重復性：±0.1%；
● 量程比：14:1；
● 壓力損失：約為孔板的1/3；
● 直管段長度：上游0～3D，下游0～1D；
● 適應介質：氣體、液體、蒸汽、更適應用于高爐煤氣、焦爐煤氣等臟污介質；

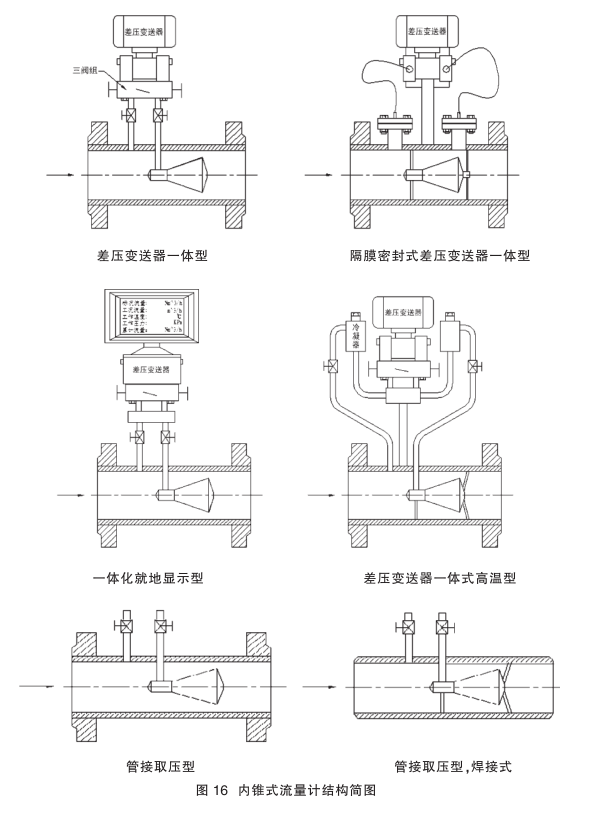

4、結構簡圖

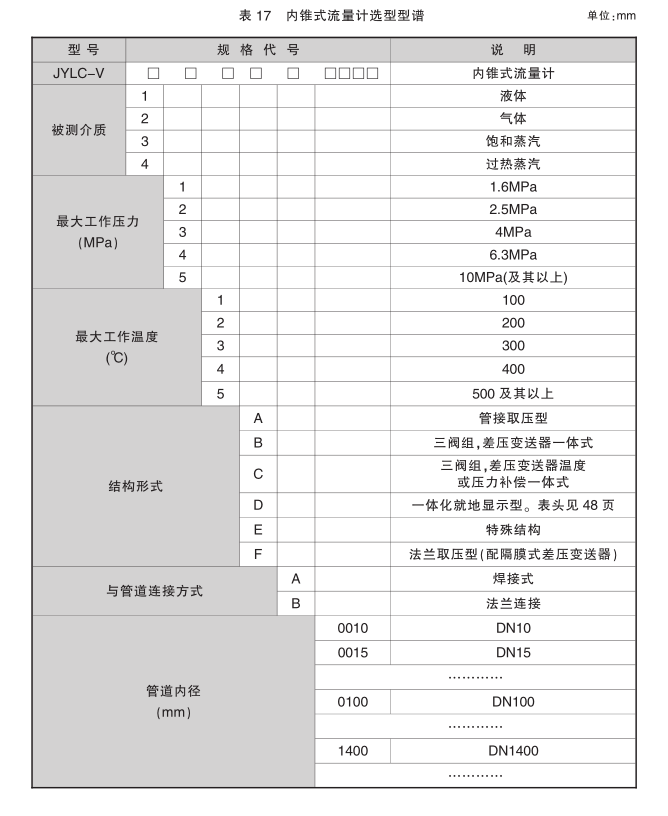

5、選型表
